延时开关是怎样的？延时开关的工作原理是什么？

延时开关是怎样的？延时开关的工作原理是什么？

延时开关的简介

延时开关中有触摸延时开关、声光控延时开关等。只要用手摸一下开关的触摸片或给声音信号就自动照明。当人离开30秒至75秒内自动关闭，因此，也成为国家能源部极力推荐产品。

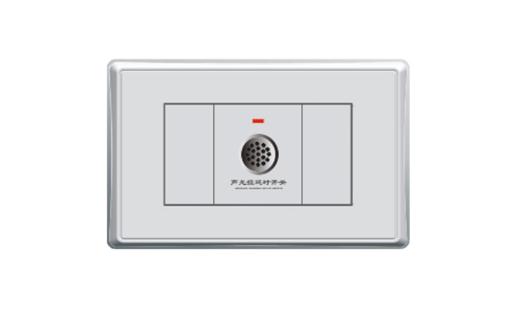

声光延时开关基本原理

声光延时开关是由几个声控开关和光控开关还有灯泡串联而成。当有时，光敏开关断开，当无时，光敏开关闭合。然后当有声音产生时。声敏开关闭合。从而形成通路。使灯泡点亮。

触摸式延时开关利用的是与试电笔同样的原理，即在人体和电源间串联一个很大的电阻，这样，通过人体会形成一个低电压的电流（电压低，但电流并不一定小），最终流入大地，形成触发回路，这样，就可以触发延时开关开始计时，并接通电灯主回路，灯就亮了。

延时开关的工作原理

延时开关最大的特色是使用时，只要用手指摸一下触摸电极，灯就点亮，延时1分钟左右后会自动熄灭。可以直接取代普通开关，不必改室内布线。

其工作原理为：

触摸式延时开关电路虚线右面是普通照明线路，左部是电子开关部分。VD1～VD4、VS组成开关的主回路，IC组成开关控制回路。平时，VS处于关断状态，灯不亮。VD1～VD4输出220V脉动直流电经R5限流，VD5稳压，C2滤波输出约12V左右的直流电供IC使用。此时LED发光，指示开关位置，便于夜间寻找开关。

IC为双D触发器，只用其中一个D触发器将其接成单稳态电路，稳态时1脚输出低电平，VS关断。当人手触摸一下电极M时，人体泄漏电流经R1、R2分压，其正半周使单稳态电路翻转，1脚输出高电平，经R4加到VS的门极，使VS开通，电灯点亮。这时1脚输出高电平经R3向电容C1充电，使4脚电平逐渐升高直至暂态结束，电路翻回稳态，1脚突变为低电平，VS失去触发电压，交流电过零时即关断，电灯熄灭。
